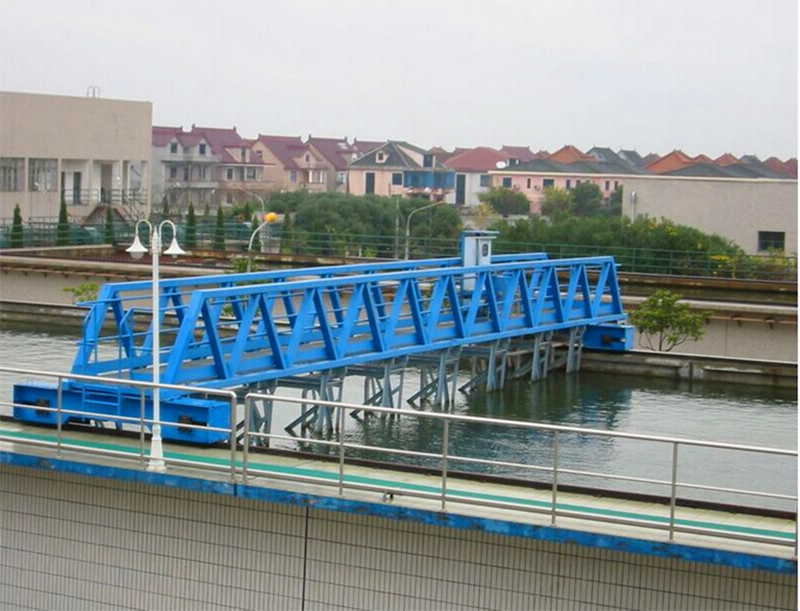

行车式吸泥机
行车式吸泥机，用于污水处理厂、自来水厂平流沉淀将沉降在池底的污泥刮到泵吸泥口，通过泵吸行走边吸泥，然后将污泥排出池外，可以解除清理池底污泥之苦。
结构原理
行车式吸泥机由1 工作桥、 2 驱动行走装置、 3 吸泥系统、 4 撇渣装置（选择件）、 5 电控柜、 6 虹吸发生器（虹吸方式）等组成。在斜管沉淀池中使用时，还需安装池底吸泥架和吸泥吊架。
传动装置：采用轴装式减速机作为驱动动力，装在行车两端梁上，为双驱动，结构紧凑，装卸方便，其上设有过载保护装置，当设备驱动过载时，起停机保护作用（调节压紧弹簧调节预压力）。
吸泥系统：采用四台潜污泵作为吸泥动力，装在行车平台上，与排泥管路相连。行车沿池长方向运行时，潜污泵将池底沉淀污泥吸至管道中，经排泥管路排列到泥槽内。
撇油装置：吸泥机上装有撇油刮板将池体内漂浮的浮油刮集到池体的两端，再由池体两端的排油装置排除。
排泥管路：与潜污泵相连，用来排除排污泵吸至管路中的污泥。
吊架：与行车平台相连，用来支承悬挂吸泥管路及刮泥板等。
刮泥板：用来刮集沉淀于池底的污泥，其结构呈菱形更有效的实现刮集污泥的作用，刮泥板底端距池底有一定的距离，目的为减小设备在运行中的阻力，且使污泥有更好的流动性，便于潜污泵吸排。
电气控制箱：该机具有手动、紧停、反向、切断、延时等控制功能，若发生故障或维修原因可通过停止按钮关闭电机，实现紧急切断。
行车运行到沉淀池两端时，通过限位开关，可将行车停留或反向运行，控制箱内设有延时装置，可调节延时时间来控制设备运行的时间间隔。另外还有吸泥泵的开、停与行车分控，以及漏电保护功能。
行程控制装置：安装在驱动装置的两端，与钢轨上的限位质子相碰撞，实现行车的往复运动。
本设备由四点支撑行走大梁横跨在平流式沉淀池上，双边驱动，池两边均铺设钢轨，从池的一端运行到池子的另一端，边行走边吸泥，撞到行程控制，折返行走，回程吸泥，完成一个工作周期。
安装
（一）注意事项
为便于吸泥机的正常运转，安装时必需使四个行走轮在矩形的两条平行边上。轨道钢必须在矩形的两条边上且在同一个水平面上。
（二）安装步骤
1、在平流池两侧壁顶预留轨道钢预埋铁，一米一块，每块预埋铁上在两端制作螺栓和压板，以便于压牢钢轨。
2、将设备吊至平流池上，四个行走轮安放于钢轨上，按基准线找平，校核安装尺寸。
3、滑动电缆及电器安装，将吊电缆用吊环传入钢丝绳，把钢丝绳拉紧，固定在两头的立柱上。穿接主电缆，通电调试行走情况，安装行程开关及触碰块，根据回车位安装防掉车挡板。
4、试车，在安装结束后空车运转至少不间断运行8小时，时刻检查行车是否有掉轨现象，一经发现及时停车处理，防止设备掉入池中。
5、吸泥泵安装，将吸泥泵安装在工作桥上。
6、吸泥管和排泥管管道安装，从吸泥泵的入口处开始自上往下安装管道及吸泥嘴。数台吸泥泵汇总至一条出泥管道排入平流池外侧污泥沟中。
7、接通吸泥泵电源。
8、进水试泵，在试车运行无问题后，向池内注水，水位要求高于吸泥泵泵头，边进水边开泵，观察排泥口出水情况。
